Болт является одним из наиболее эксплуатируемых видов крепежа и предназначен для соединения имеющих различные параметры и технические характеристики деталей. Конструкция болта состоит из металлического стержня с полной или неполной резьбой и головки для захвата ключом соответствующего размера. Существует несколько исполнений болтов. Недостатком болтового соединения первого исполнения является вероятность самопроизвольного раскручивания, что может привести к неприятным последствиям. Во избежание таких ситуаций рекомендуется применять болты 2 и 3 исполнений (болты 2М и болты 3М), оборудованные специальными отверстиями, при помощи которых можно обеспечить надежную защиту метизов от развинчивания.
Уральским Заводом Стальных конструкций налажено производство болтов с отверстиями всех типоразмеров от М10 до М42 следующих модификаций:
- болты исполнение 2 – болты с отверстием в стержне под шплинт;
- болты исполнение 3 – болты с отверстиями в головке под проволоку;
- болты нестандартных исполнений – болты с нестандартным расположением отверстий.
Производственные площади Завода «УЗСК» располагают всем необходимым оборудованием для изготовления выпускаемой продукции. Парк станков состоит из сверлильных, фрезерных, токарных, лентопильных станков, гильотин, листогибочных трехвалковых машин, сварочных аппаратов (ручная дуговая сварка, сварка в среде защитных газов, сварка под флюсом); оборудования для плазменной резки и пр.
Болты с отверстиями: основные стандарты.
| Стандарт | Типоразмеры | Примечания |
|---|---|---|
| Болты ГОСТ 7795-70 | М6-М48 | Шестигранная уменьшенная головка, направляющий подголовок, класс точности В, вместо ГОСТ 7795-62. |
| Болты ГОСТ 7796-70 | М8-М48 | Шестигранная уменьшенная головка, класс точности В, вместо ГОСТ 7796-62. |
| Болты ГОСТ 7798-70 | М6-М48 | Шестигранная головка, класс точности В, вместо ГОСТ 7798-62. |
| Болты ГОСТ 7805-70 | М2-М48 | Шестигранная головка, класс точности А, вместо ГОСТ 7805-62. |
| Болты ГОСТ 7808-70 | М8-М48 | Шестигранная уменьшенная головка, класс точности А, вместо ГОСТ 7808-62. |
| Болты ГОСТ 7811-70 | М6-М48 | Шестигранная уменьшенная головка, направляющий подголовок, класс точности А, вместо ГОСТ 7811-62. |
| Болты ГОСТ 7817-80 | М6-М48 | Шестигранная уменьшенная головка, для отверстий из-под развертки, класс точности А, вместо ГОСТ 7817-72. |
| Болты ГОСТ 10602-94 | М52-М150 | Шестигранная головка, класс точности В, вместо ГОСТ 10602-72. |
| Болты ГОСТ 15589-70 | М6-М48 | Шестигранная головка, класс точности С, введен впервые. |
| Болты ГОСТ 15590-70 | М6-М48 | Шестигранная уменьшенная головка, направляющий подголовок, класс точности С, введен впервые. |
| Болты ГОСТ 15591-70 | М6-М48 | Шестигранная уменьшенная головка, класс точности С, введен впервые. |
| Болты ГОСТ 18125-72 | М52-М160 | Шестигранная уменьшенная головка, класс точности А и В, вместо ГОСТ 10603-63, ГОСТ 10604-63. |
| Болты ГОСТ 22353-77 | М16-М48 | Высокопрочные болты, класс точности В. |
| Болты ГОСТ Р 52644-2006 | М16-М48 | Высокопрочные болты, шестигранная головка, увеличенный размер под ключ, для металлоконструкций, введен впервые |
| Болты ОСТ 26-2037-96 | М6-М48 | Шестигранная головка, для фланцевых соединений, вместо ОСТ 26-2037-77. |
| Болты ОСТ 37.001.123-96 | М6-М16 | Шестигранная уменьшенная головка, ГОСТ введен впервые. |
Помимо вышеуказанных ГОСТов и ОСТов, у нас Вы можете купить нестандартные болты. На нашем заводе возможно изготовление не типовых болтов по индивидуальным размерам Заказчика. В этом случае, технические характеристики нестандартных высокопрочных болтов регламентируются чертежами Заказчика. Благодаря наличию высококвалифицированного конструкторского отдела, ООО «УЗСК» может самостоятельно разработать чертежи и конструкторскую документацию по Вашему техническому заданию.
Штат Уральского Завода Стальных Конструкций укомплектован высокопрофессиональными сотрудниками с профильным образованием. Сварочные работы осуществляются специалистами, аттестованными по технологии НАКС. Менеджеры отдела продаж УЗСК помогут Вам в выборе необходимого типа высокопрочных болтов. Специалисты собственной Лаборатории неразрушающего контроля проводят стилоскопирование металла, ВИК (визуально-измерительный контроль), рентгенографию, УЗК (ультрозвуковой контроль) и другие методы дефектоскопии, необходимые по требованиям нормативной документации или условиям технического задания. Данная опция позволяет провести надежный входящий контроль материалов для изготовления болтов с отверстиям под шплинт и под проволоку, а также исходящий контроль готовой продукции.
Материальное исполнение болтов с отверстиями.
Уральский Завод Стальных Конструкций предлагает изготовление болтов с отверстием из различных материалов, в зависимости от условий их эксплуатации.
- Нержавеющие болты с отверстием из стали 20Х13,
- Нержавеющие болты с отверстием из стали 12Х18Н10Т
- Хладостойкие болты с отверстием из стали 09Г2С (болты для севера)
- Хладостойкие болты с отверстием из стали 40Х (болты для севера)
- Жаростойкие болты с отверстием из стали 25Х1МФ
- Высокопрочные болты с отверстием из стали 40Х (болты класса прочности 8.8, 10.9, 12.9)
- Высокопрочные болты с отверстием из стали 40ХН2МА (болты класса прочности 8.8, 10.9, 12.9)
Завод «УЗСК», являясь непосредственным производителем болтов 2М и 3М, имеет сертификаты ИСО, декларации соответствия, и другие документы, необходимые для изготовления данной продукции, ознакомиться с которыми Вы можете на странице нашего сайта ДОКУМЕНТАЦИЯ.
Все вышеперечисленные типы болтов могут быть изготовлены как во втором исполнении (болты с отверстием под шплинт в стержне), так и в третьем (болты с отверстиями под контровочную проволоку в головке).

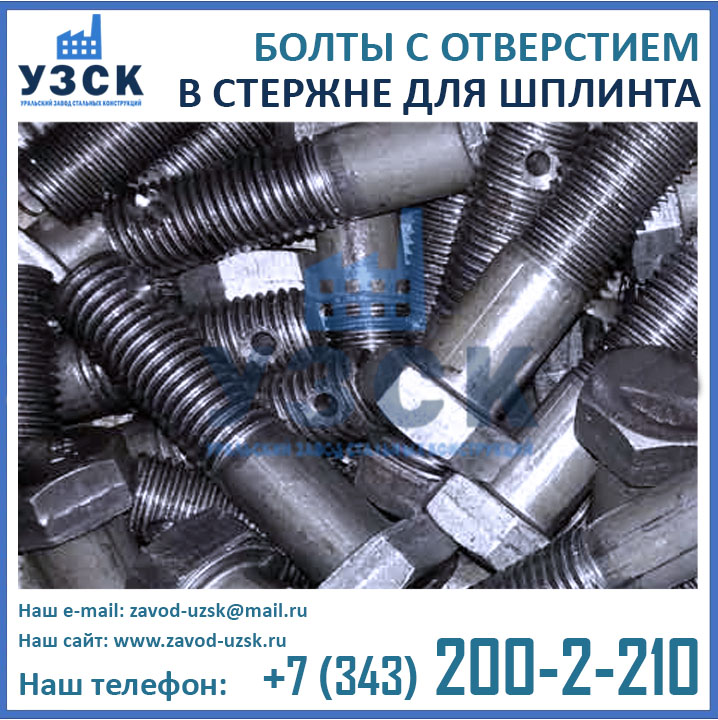

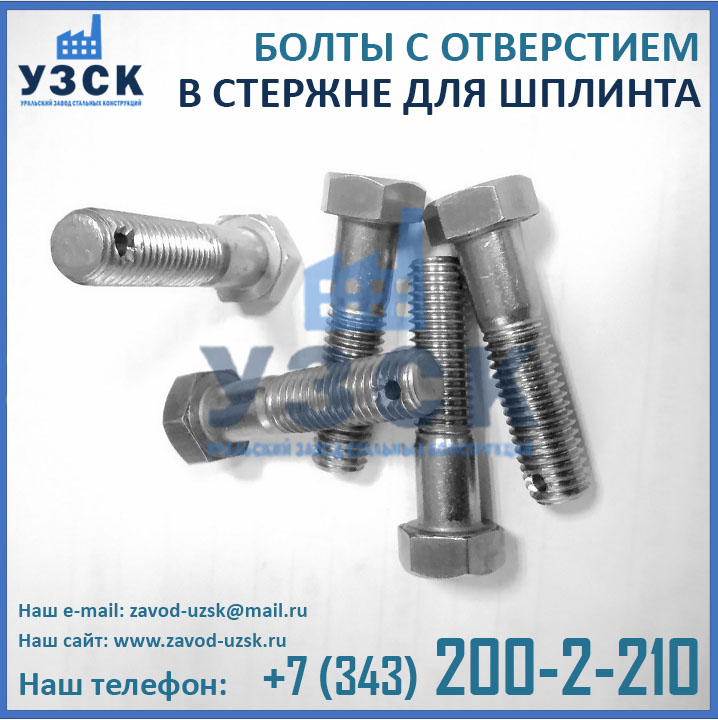

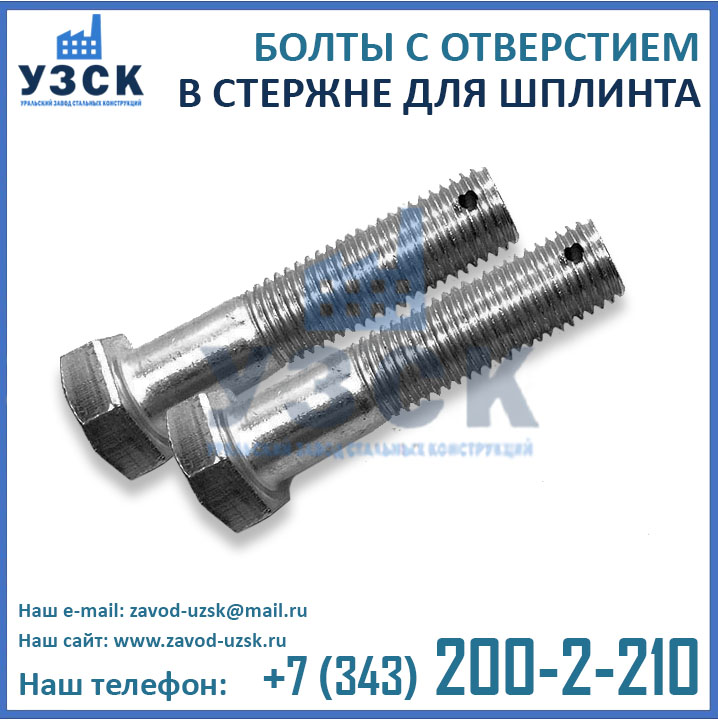

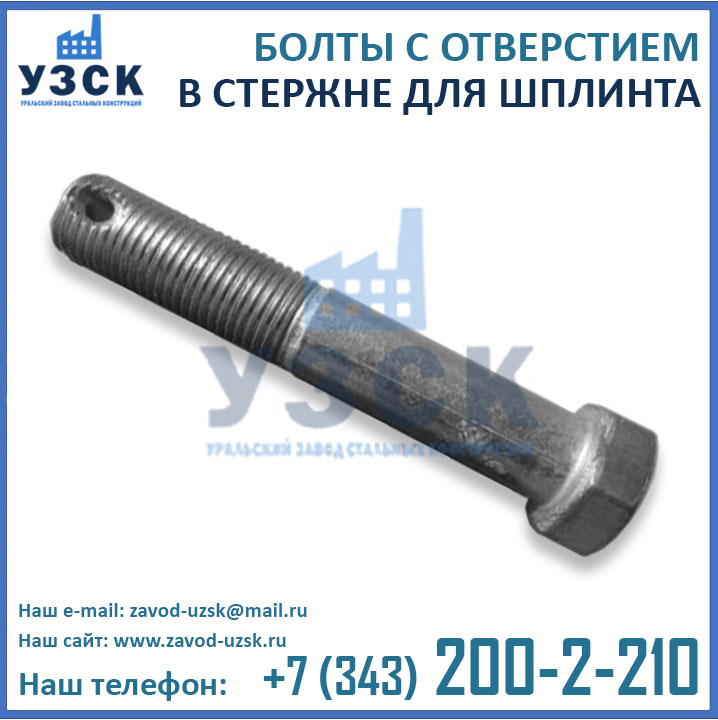

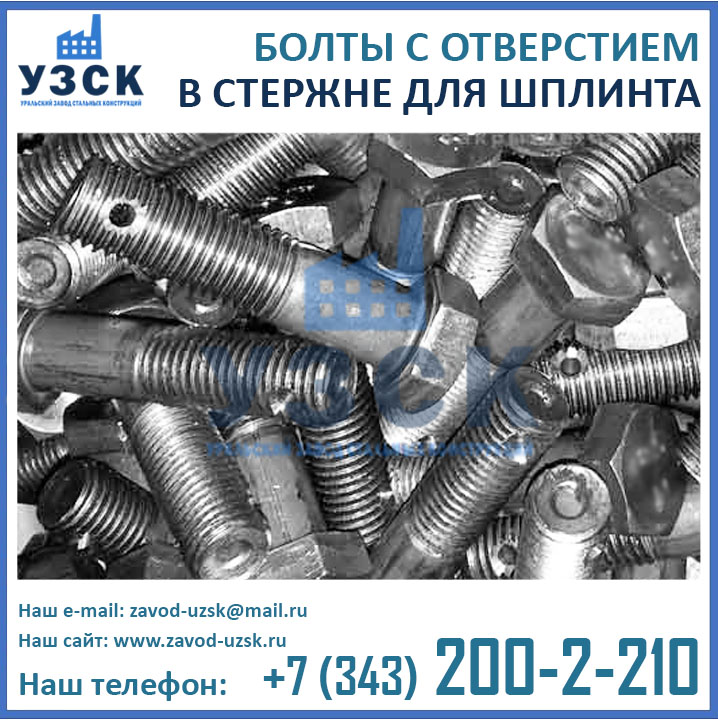

Болты под шплинт (исполнение 2М)
Болты под шплинт 2 исполнения оборудованы диаметральным отверстием в стержне болта на резьбовом участке. Для создания крепежного соединения при помощи данных болтов необходимы также специальные гайки: прорезные или корончатые (к примеру, ГОСТ 5919-73 или ГОСТ 2918-73). Отличительной особенностью таких гаек является наличие на одном торце трех диаметральных прорезей. Для исключения самопроизвольного развинчивания гайки при затяжке болтового соединения необходимо совместить одну из прорезей гайки и отверстие в стержне болта, вставить туда шплинт и отогнуть его усики по грани гайки. Болты с отверстием в стержне широко применяются в строительстве, станкостроении, автомобилестроении, при сборке железнодорожной и сельскохозяйственной техники. Также применение болтов с отверстием под шплинт оправдано в конструкциях, подверженных вибрационным и различным ударным нагрузкам, или для быстрого крепления слабонагруженных конструкций.

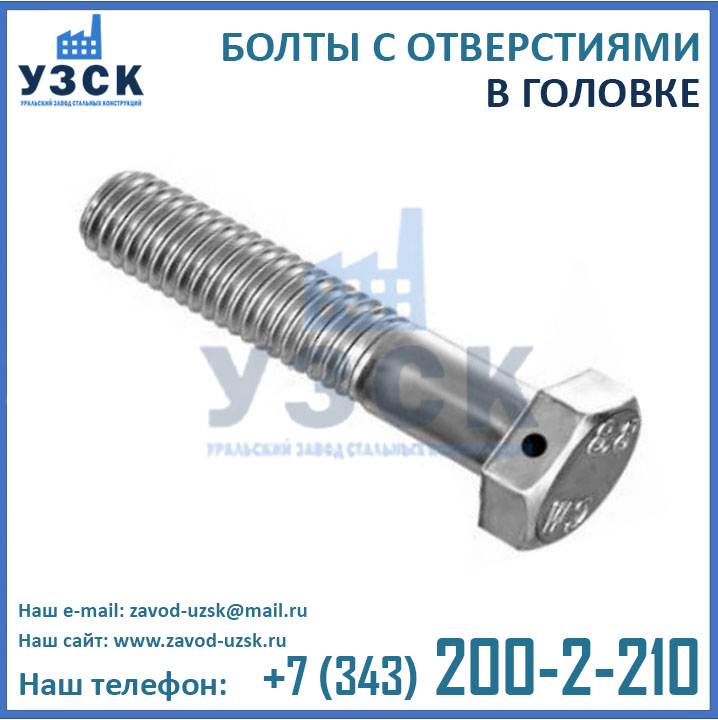

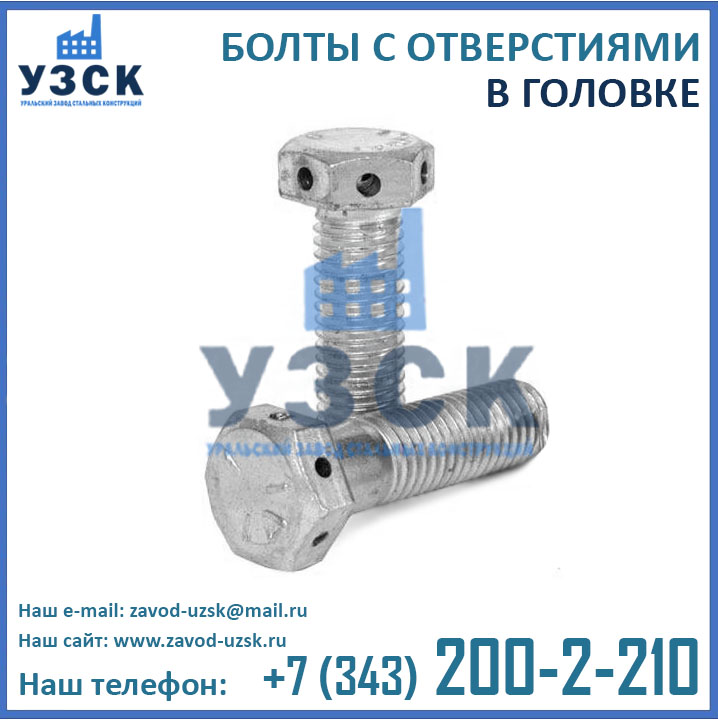

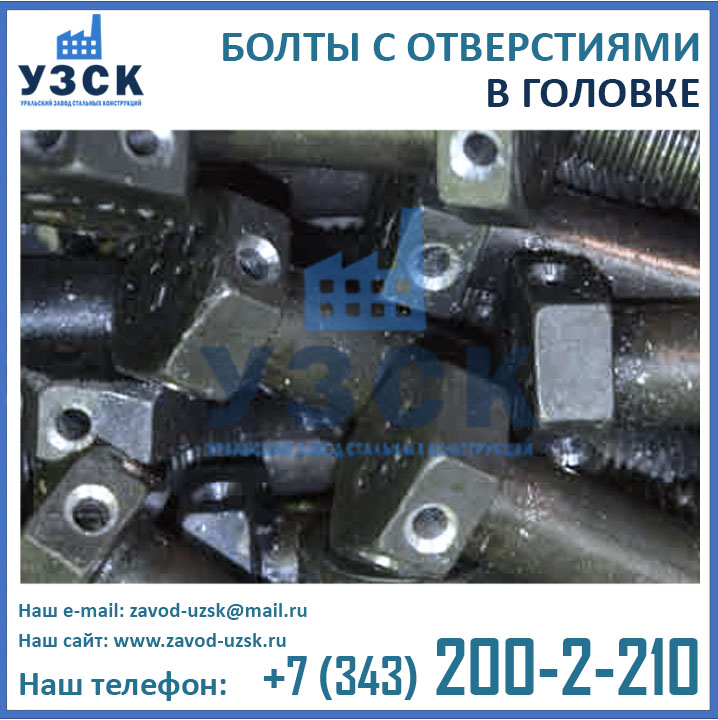

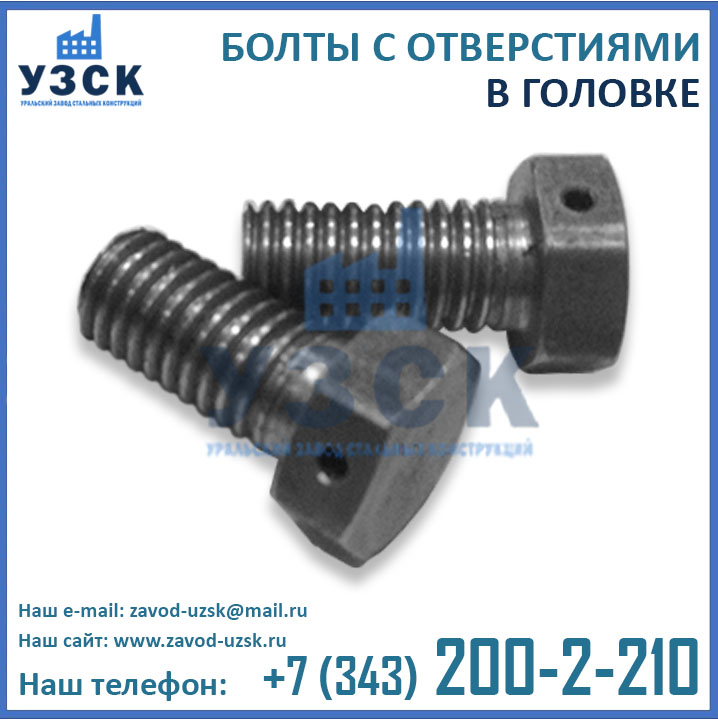

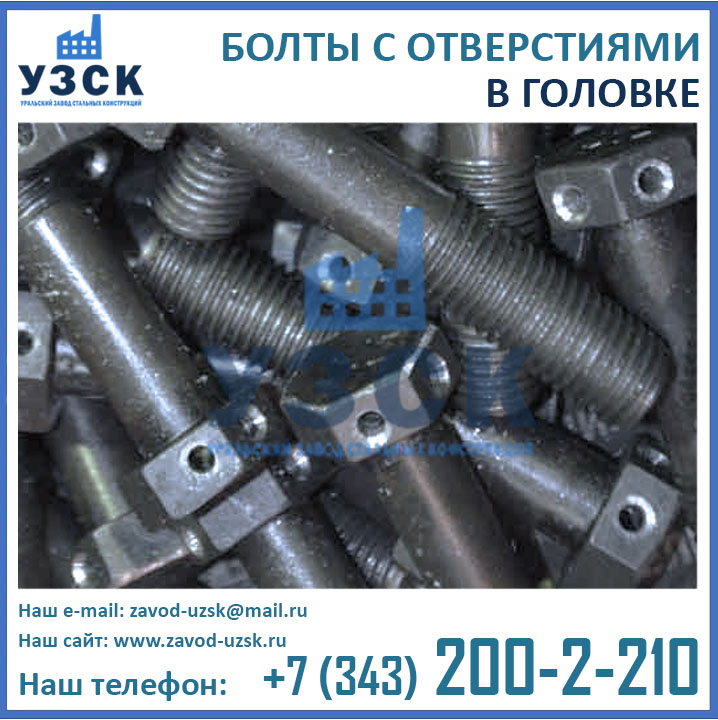

Болты под проволоку (исполнение 3М).
Болты под проволоку 3 исполнения оснащены двумя пересекающимися диаметральными отверстиями, расположенными в головке болта. Контровочная проволока вставляется в одно из двух отверстий после затяжки болта для его фиксации по отношению к прилегающим элементам конструкции. Это позволяет исключить самопроизвольное проворачивание крепежа. Болты с отверстием в головке менее распространены, нежели болты с отверстием в стержне. Болты 3М применяются в различной технике в таких местах, где проблематично проверить крепление без частичной или полной разборки. Например, в некоторых автотракторных механизмах, таких как коренные крышки коленвала или большая солнечная шестерня.
Цена, оплата и доставка болтов с отверстиями
Являясь непосредственными производителями крепежа, мы предлагаем самые выгодные цены на болты 2М и 3М. Кроме того, при серьезных объемах закупки завод УЗСК предлагает скидки на болты с отверстием в стержне и болты с отверстиями в головке. Уральский Завод Стальных Конструкций предлагает гибкую систему оплаты и индивидуальный подход к каждому клиенту.
Болты 2 и 3 исполнений производства УЗСК эксплуатируются не только во всех регионах Российской Федерации, но и за рубежом: в Казахстане, Армении, Азербайджане, Беларуси, Киргизии и Узбекистане. Где бы Вы не находились, наши логисты подберут для Вас наиболее экономичный и быстрый способ доставки в Ваш регион. Помимо наличия своего автопарка, мы сотрудничаем с крупнейшими авто-, ж/д- и авиа- перевозчиками, а также курьерскими службами.
Для того чтобы рассчитать стоимость болтов с отверстиями, уточнить сроки изготовления метизов, а также задать другие, интересующие Вас вопросы, свяжитесь с менеджерами отдела продаж по телефону или напишите нам на e-mail: info@zavod-uzsk.ru.
