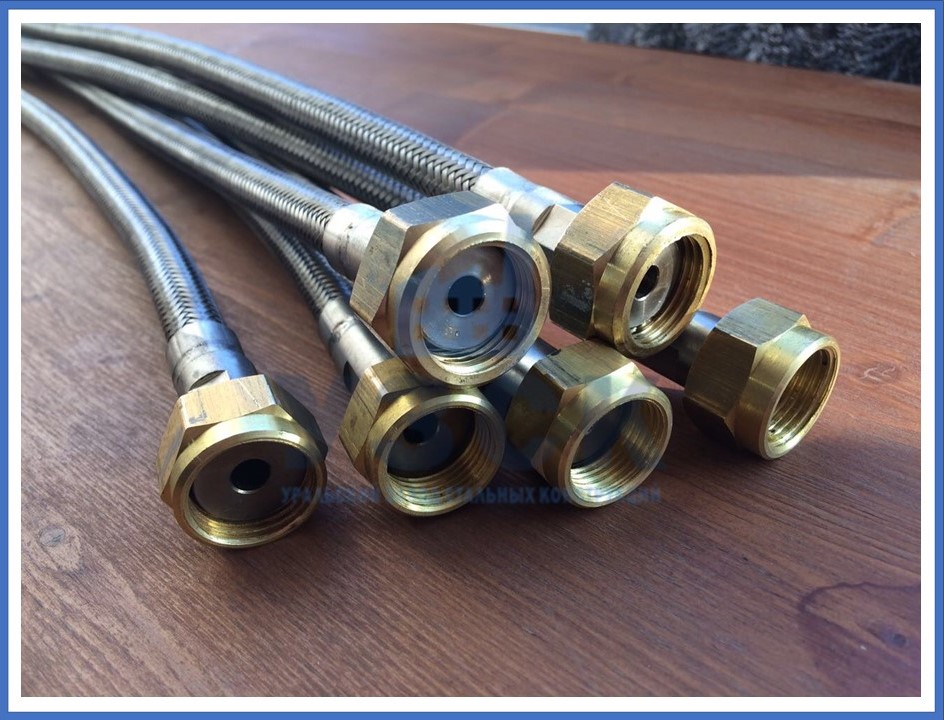

Металлорукава, предназначенные для систем отопления в Барнауле обеспечивают безопасную эксплуатацию и функционирование систем, надежную работу газового оборудования. Металлические гибкие рукава ВД пришли на замену жестким соединительным трубопроводам, конструкторские и плановые бюро все чаще отдают предпочтение именно этим изделиям при проектировании санитарной техники. Металлорукава МНВД при установке не нуждаются в дополнительной сварке и пайке. Благодаря данным соединительным элементам монтаж котлов, конвекторов систем кондиционирования воздуха, батарей, готовых сантехнических узлов, стиральных и посудомоечных машины осуществляется оперативно и без лишних материальных и временных затрат. Кроме того, применение металлорукавов МНВД позволяет компенсировать неточности монтажа и тепловое удлинение, а также устранить вибрацию и создать дополнительную звукоизоляцию.
Металлорукава МНВД обладают рядом качеств, благодаря которым они выгодно выделяются среди прочих изделий данной категории:
- высокая сопротивляемость диффузии и деформации;
- устойчивость к различным видам изнашивания;
- устойчивость к коррозиям;
- пожаро- и термостойкие.
Структура изделия и условия эксплуатации МНВД

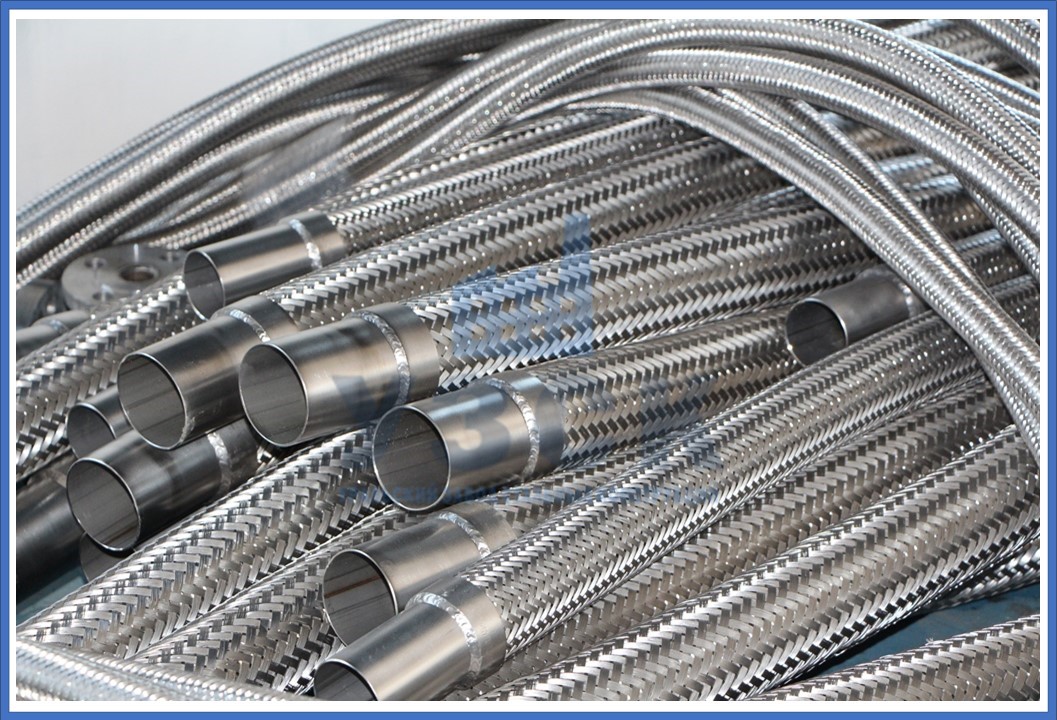

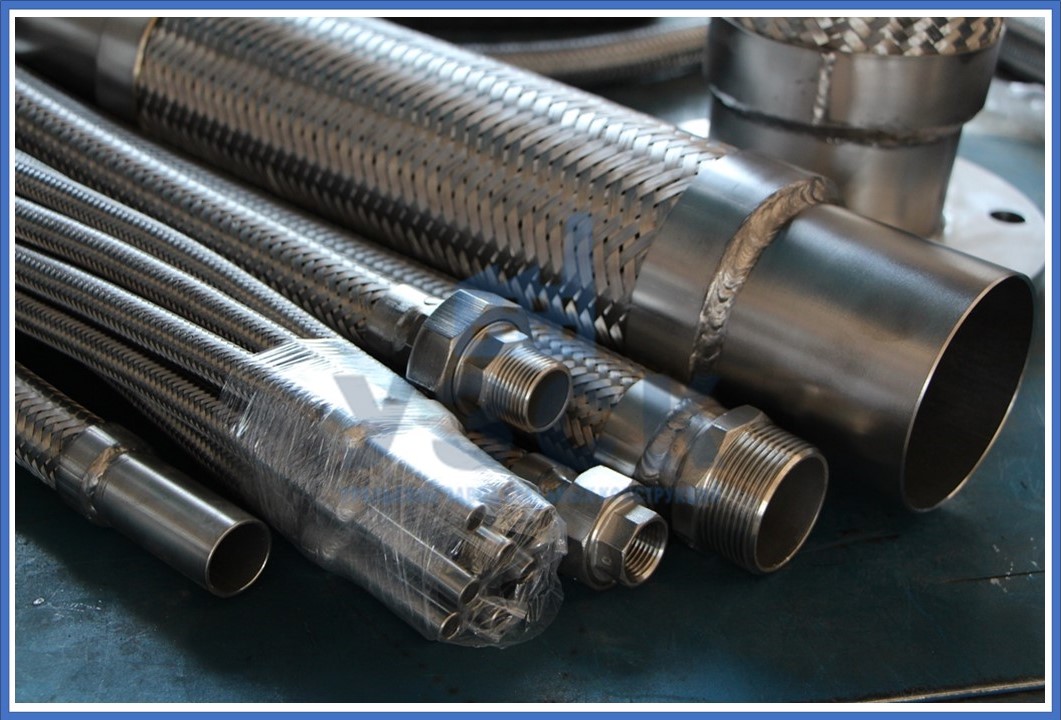

Напорные металлорукава МНВД имеют кольцевой или спиральный профиль. Производят данную продукцию из нержавеющей стали. Диаметр МНВД может составлять от этих 6 мм до 300 мм, допустимое давление в процессе эксплуатации до 400 бар.(в зависимости от диаметра). Разрешенная температура эксплуатации от -270°С до 600°С.
Назначение металлорукавов напорных высокого давления
МНВД применяются в химической промышленности в Барнауле. Данный вид металлорукавов активно используют в технике, работающей на вакууме, чтобы снизить вибрацию и устранить шум. Они служат соединительными элементами между вибрирующими частями трубопроводов. С помощью МНВД осуществляют смещение трубопровода и компенсацию температурных перепадов. Виды рукавов по сфере применения:
- Защитные металлорукава МНВД предназначены для защиты различного рода проводников: кабелей, проводки, проводов, гибких шлангов, эластомеров. За счет повышенной гибкости, стойкости к скручиванию, поперечным нагрузкам, растяжению, данные металлорукава имеют высокий уровень качества и безопасности и позволяют эксплуатировать изделия при неблагоприятных внешних условиях. Уровень заявленных свойств напрямую зависит от материалов, из которых производится МНВД эти свойства зависят от того, из какого профиля изготовлен металлический рукав. Кроме того, следует учитывать специфику сред, которые буду транспортироваться по рукавам (химические вещества, нефтепродукты, растворители и прочие агрессивные среды).
- МНВД для вытяжки. Наиболее подходящими для этих целей являются МНВД круглого или многоугольного сечения. Основные качества таких изделий: гибкость, простота монтажа и малый вес. Что касается непосредственно сферы применения, то тут, главное качество — это термостойкость и способность выдерживать высокие температуры и температурные перепады. МНВД данного типа используют в машино- и автомобилестроении, химической, деревообрабатывающей, металлургической и текстильной областях промышленности. Металлорукава МНВД используют для отвода/ подачи горячего и холодного воздуха, вывода дыма, отработанных газов, пара.
- МНВД для транспортировки газа и прочих агрессивных средств (взрывоопасных и ядовитых). За счет надежных соединительных элементов, гибкости и использовании при изготовлении качественных металлов, МНВД получили преимущество и заняли свое место в этом сегменте.
- специальные МНВД нашли свое применение в быту и промышленности. В этих областях они выполняют следующие функции: устраняют вибрации, служат элементами систем для охлаждения – подогрева передаваемой среды, гибкими средствами для облегчения монтажа бытового оборудования, используются как гибкие трубопроводы для тепловых котлов, за счет своей постоянной готовности к монтажу и возможности самостоятельного выполнения разводки.
кроме того, существуют следующие виды МНВД: световоды, рукава для посудомоечных и стиральных машин, а также прочей бытовой техники, гибкие системы пожаротушения, гибкие элементы для автомобилей, гибкие ручки микрофонов и прочее.
Таблица номинальных размеров
Диаметр номинальный Ду, мм | Внутренний диаметр сильфона, d, мм | Наружный диаметр, D, D1, мм | Допустимое отклонение d, D, D1, мм | Однократный радиус гиба, rmin, мм | Допустимое рабочее давление при +20°С, Pраб, бар |
6 | 6,4 | 9,9 | ±0,2 | 25 | 24 |
6,4 | 11,1 | ±0,2 | 25 | 200 | |
6,4 | 12,6 | ±0,2 | 25 | 200 | |
8 | 8,3 | 12,3 | ±0,2 | 32 | 17 |
8,3 | 13,5 | ±0,2 | 32 | 180 | |
8,3 | 15,0 | ±0,2 | 32 | 180 | |
10 | 10,3 | 14,4 | ±0,2 | 38 | 12 |
10,3 | 15,6 | ±0,2 | 38 | 130 | |
10,3 | 17,1 | ±0,2 | 38 | 130 | |
12 | 12,0 | 16,3 | ±0,3 | 45 | 9 |
12,0 | 17,5 | ±0,3 | 45 | 85 | |
12,0 | 19,0 | ±0,3 | 45 | 85 | |
16 | 16,3 | 21,8 | ±0,3 | 58 | 7 |
16,3 | 23,0 | ±0,3 | 58 | 80 | |
16,3 | 24,5 | ±0,3 | 58 | 80 | |
20 | 20,3 | 26,8 | ±0,3 | 70 | 3,5 |
20,3 | 28,4 | ±0,3 | 70 | 60 | |
20,3 | 30,4 | ±0,3 | 70 | 80 | |
25 | 25,3 | 32,1 | ±0,3 | 85 | 3 |
25,3 | 33,7 | ±0,3 | 85 | 55 | |
25,3 | 35,7 | ±0,3 | 85 | 70 | |
32 | 31,5 | 42,5 | ±0,5 | 105 | 2,5 |
31,5 | 44,1 | ±0,5 | 105 | 45 | |
31,5 | 46,1 | ±0,5 | 105 | 48 | |
40 | 39,5 | 51,1 | ±0,5 | 130 | 2,5 |
39,5 | 52,7 | ±0,5 | 130 | 42 | |
39,5 | 54,7 | ±0,5 | 130 | 45 | |
50 | 49,6 | 64,1 | ±0,7 | 160 | 1,6 |
49,6 | 65,7 | ±0,7 | 160 | 40 | |
49,6 | 67,7 | ±0,7 | 160 | 45 | |
65 | 65,5 | 81,1 | ±0,7 | 200 | 1 |
65,5 | 82,7 | ±0,7 | 200 | 35 | |
65,5 | 84,7 | ±0,7 | 200 | 40 | |
80 | 81,0 | 98,5 | ±1,0 | 240 | 1 |
81,0 | 100,1 | ±1,0 | 240 | 32 | |
81,0 | 102,1 | ±1,0 | 240 | 35 | |
100 | 99,5 | 123 | ±1,0 | 290 | 0,8 |
99,5 | 124,6 | ±1,0 | 290 | 25 | |
99,5 | 126,6 | ±1,0 | 290 | 28 | |
125 | 125,0 | 151,5 | ±1,0 | 500 | 0,6 |
125,0 | 153,5 | ±1,0 | 500 | 20 | |
125,0 | 156,0 | ±1,0 | 500 | 22 | |
125,0 | 156,8 | ±1,0 | 500 | 25 | |
150 | 149,0 | 182,0 | ±1,0 | 700 | 0,5 |
149,0 | 184,0 | ±1,0 | 700 | 13 | |
149,0 | 186,5 | ±1,0 | 700 | 16 | |
149,0 | 187,3 | ±1,0 | 700 | 25 | |
200 | 200,0 | 235,0 | ±2,0 | 860 | 0,25 |
200,0 | 237,0 | ±2,0 | 860 | 10 | |
200,0 | 239,5 | ±2,0 | 860 | 12 | |
200,0 | 240,3 | ±2,0 | 860 | 15 | |
250 | 249,0 | 288,0 | ±2,0 | 1000 | 0,2 |
249,0 | 290,0 | ±2,0 | 1000 | 8 | |
249,0 | 292,5 | ±2,0 | 1000 | 11 | |
300 | 300,3 | 342,0 | ±3,0 | 1270 | 0,1 |
300,3 | 344,0 | ±3,0 | 1270 | 6 | |
300,3 | 346,5 | ±3,0 | 1270 | 10 |
