Магнитные шламоотводители MOS 150/50, сокращенно МШО MOS 150/50, рекомендуются для установки в системах отопления, теплоснабжения, ГВС и ХВС для тонкой очистки воды, защищающей сетевое оборудование (теплообменники, насосы, котлы, КИП и т.д.) от внутренних отложений и коррозии. Также применение МШО MOS 150/50 позволяет удалять из трубопроводных систем ранее образовавшиеся отложения.
Основные параметры и характеристики
Наименование | МШО MOS 150/50 |
Присоединительный диаметр патрубков, Ду, мм | 50 |
Присоединение к трубопроводу | фланцевое |
Номинальный диаметр корпуса, мм | 150 |
Производительность, м3/ч | 26 |
Рабочее давление, МПа | 1,6 |
Вес, кг | 19 |
Объем, V, м3 | 0,005 |
Длина, L, мм | 285 |
Высота, R, мм | 290 |
Материальное исполнение корпуса | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение фланцев | ст3пс / ст20 / 09Г2С / аналоги |
Материальное исполнение сетки фильтрующего элемента | 12х18н10т / AISI304 / аналоги |
Рабочая среда | Вода, другие неагрессивные жидкости |
Температура рабочей среды | До 150 оС |
Алгоритм работы
Магнитные шламоуловители MOS 150/50 последовательно реализуют три этапа очистки рабочего вещества:
- Инерционный этап очистки. На входе в устройство скорость потока снижается, а его направление изменяется, вследствие чего наиболее крупные загрязнения отбрасываются на стенки корпуса фильтра MOS 150/50 и под действием силы тяжести оседают в шламовой камере, расположенной в нижней части корпуса.
- Магнитный этап очистки. Далее на пути рабочего потока встречаются специальные перегородки с перфорацией и закрепленными на них магнитами. Магниты притягивают к себе ржавчину и другие ферромагнитные включения, а перегородки задерживают загрязняющие частица размером более 0,5 мм.
- Примеси и фракции размером менее 0,5 мм, а также не обладающие магнитными свойствами, отсекаются при помощи нержавеющей сетки тонкой фильтрации, расположенной внутри корпуса шламоотделителя MOS.

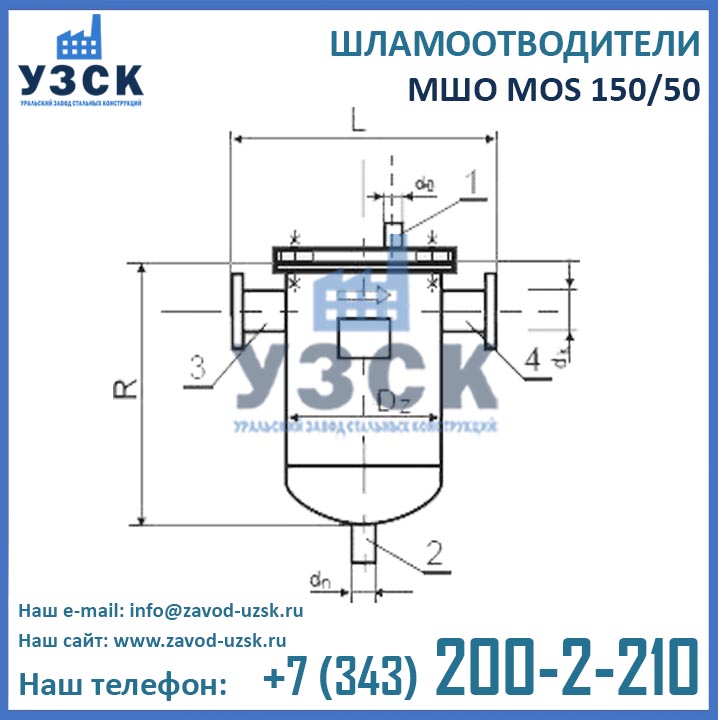

Чертеж МШО MOS 150/50
Преимущества МШО производства УЗСК
Уральский завод стальных конструкций располагает высококвалифицированным штатом сотрудников, в том числе мощным инженерно-конструкторским отделом. Это позволяет нам модернизировать выпускаемую продукцию и находить наиболее удачные технические решения при изготовлении шламоотводителей MOS 150/50.
Шламоотводители завода УЗСК имеют следующие преимущества:
- Высокая производительность
- Высокая эффективность очистки воды
- Низкое гидравлическое сопротивление
- Высокая продолжительность рабочего цикла (периода между очистками)
Завод УЗСК производит шламоуловители MOS 150/50 высокого качества, гарантией которого являются сертификаты/декларации на продукцию; обязательные гидравлические испытания готового оборудования пробным давлением, которые мы проводим на собственном аттестованном гидростенде; специалисты сварочного производства, технология сварки и сварочное оборудование, прошедшие аттестацию НАКС.
